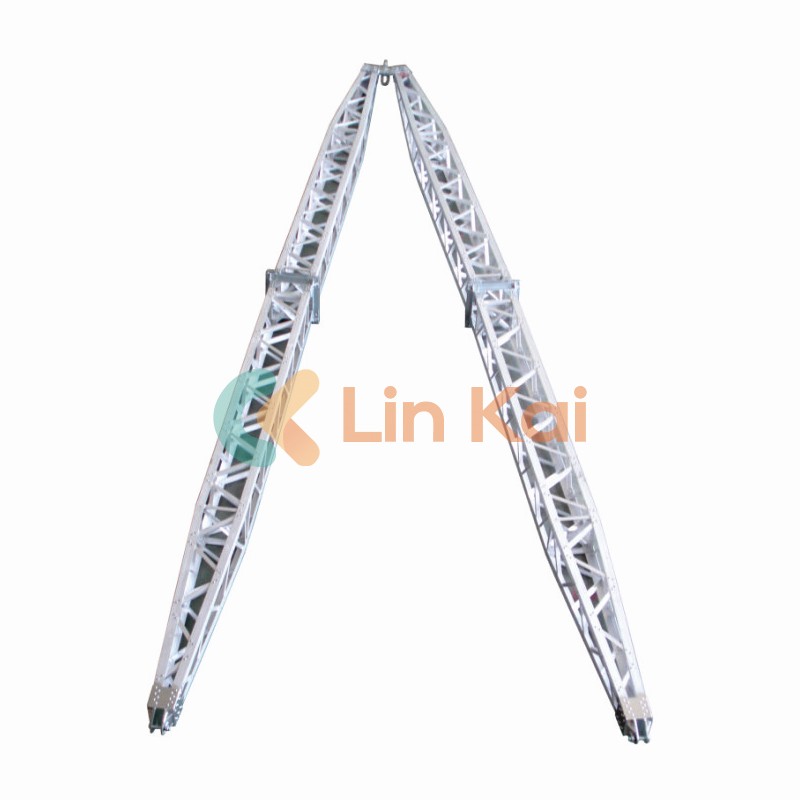

AThape mriežkový gin stĺpje dočasný, inžiniersky zdvíhací rámec, ktorý sa používa na zdvíhanie, umiestnenie a inštaláciu pólov, veží a pridruženého zariadenia počas prenosovej linky, telekomunikačných a erekcií v oblasti úžitkových štruktúr. Na rozdiel od jednej trubice alebo rúrkových pólov gin, dizajn mriežky v tvare A-tvare používa otvorený, trojuholníkový rám, ktorý kombinuje vysokú pevnosť, nízku hmotnosť a torznú stuhnutosť. Vďaka tejto konfigurácii je obzvlášť vhodná pre zdvíhanie a koncerné sekcie celej veže, zostavy antény, crossarms a podobné komponenty, kde sú potrebné riadené zdvíhanie riadených a kompaktnú stopu na mieste. Výrobcovia bežne ponúkajú mriežky v tvare mriežky v tvare A v variantoch zliatiny z hliníka a ocele s vysokým obsahom pevnosti na vyváženie prenosnosti, pevnosti a odolnosti proti korózii.

V praxi je mriežková mriežková mriežka v tvare A zakotvená v základni štruktúry alebo v jeho blízkosti a pripojená k sekcii, ktorá musí byť postavená; Navijaky, bloky únosov a riadené vybavenie sa potom používajú na zdvíhanie a otáčanie sekcie na miesto. Pretože gin pól pôsobí ako riadené rameno páky a bod Jack, znižuje potrebu veľkých mobilných žeriavov na vzdialených alebo obmedzených miestach, a preto je bežným riešením pre prenos, distribúciu a erekciu vzdialenej telekomunikačnej veže. Táto technika je široko zdokumentovaná v terénnych postupoch a SOP na konštrukciu liniek a prácou veže.

Ako to funguje (dizajn, kľúčové parametre a čo určiť pri nákupe)

Ako prekladá pól mriežky v tvare A-tvare a malú navijak vtiahne do bezpečného a predvídateľného výťahu? Vo svojom jadre gin pól prevádza ťahovú navijkovú silu na moment okolo otočného bodu na základnom pripojení. Geometria mriežky v tvare A udržiava materiál tenký a svetlo, zatiaľ čo používa trojuholníkových členov, aby odolali ohýbaniu a torzii, distribuovali zaťaženie viacerými nohami a skôr osviežujúcimi uzlami než jednou rúrkou. Zostava hornej/hlavy je skonštruovaná tak, aby prijala rôzne prílohy (pevná hlava, hlavná hlava, hlava s dvojitým použitím) a vybaľovacie bloky, čo umožňuje porovnávanie gin pólu s profilom zdvihu v sekcii veže.

Nižšie je uvedená stručná tabuľka technických parametrov, ktorú tímy obstarávania a inžinieri lokality bežne používajú na porovnanie modelov mriežkovej mriežky v tvare mriežky. Toto sú reprezentatívne polia a typické rozsahy-presné hodnoty sa líšia podľa výrobcu a modelu, takže vždy požadujte certifikáty, testovacie správy a tabuľky načítania.

Na čo by ste mali trvať na továrňových údajoch a dodacích dokumentoch? Vždy žiadosť: Certifikované správy o testoch materiálu (ťahový, výnos), rozmerové výkresy, tabuľka nákladu výrobcu (vrátane zdvíhacej kapacity v rôznych uhloch), záznamy o zváraní/nitových záznamoch, ak sú použiteľné, testovacie certifikáty pre navijak/dodávané bloky únosov a písomnú inšpekciu a príručku na údržbu. Tieto dokumenty preklenujú priepasť medzi všeobecnou špecifikáciou a skutočnou bezpečnou pracovnou schopnosťou gin pólu na vašom webe.

Ako porovnať gin stĺp k požiadavkám na vaše stránky-krátky kontrolný zoznam zabudovaný do technického pracovného toku: Určite vybudovanú hmotnosť sekcie a strednú gravitáciu, definujte dostupné kotviace body a základnú geometriu, vypočítajte požadovaný moment (Winch Pull × Lever Arm) a vyberte gin pól s publikovanou kapacitou v pracovnom uhle, ktorý použijete. Keď výšky veže alebo zaťaženia vetra/ľadu stlačia obálku, vylepšite sa na modely s vyššou kapacitou alebo vyberte série vystuženú z ocele určené pre vysoké dane. Na overenie vášho výberu by sa mali použiť na záťažové mapy výrobcu a príslušné štandardy gin pólu.

Prečo zvoliť mriežku v tvare A-tvaru

Prečo si skúsení dodávatelia zvolia alternatívy v tvare mriežky A-tvaru mriežky? Dôvody spadajú do prevádzkových, logistických a bezpečnostných kategórií.

Po prvé, prevádzková efektívnosť: Mriežka A-Shape poskytuje vynikajúci pomer pevnosti k hmotnosti. V porovnaní s jedným rúrkovým pólom porovnateľného zdvíhacieho krútiaceho momentu sú rezy mriežky ľahšie na prepravu a ľahšie sa zostavujú, čím sa počas mobilizácie znižujú človeka. Triangulovaní členovia odolávajú torznému vzperu, keď pól pracuje v mimočervších uhloch počas záujmovej sekvencie, čo znamená stabilnejší a ovládateľnejší zdvih.

Po druhé, adaptabilita lokality: Póly mriežky v tvare A-tvaru A-Thape často prichádzajú v modulárnych sekciách, ktoré sú pripnuté alebo skrutkované dokopy. Táto modularita umožňuje posádkam prispôsobiť zostavenú výšku na obmedzenia lokality, čím znižuje potrebu nadmerného žeriavu alebo druhého žeriavu. V mnohých vidieckych alebo horských projektoch prenosu sa logistické zjednodušenie premieta do hlavných úspor nákladov a harmonogramov.

Po tretie, bezpečnostné a regulačné vyrovnanie: Návrh a používanie stĺpov gin sa riešia v priemyselných normách a akceptovaných postupoch (napríklad usmernenie TIA/ANSI GIN Pole a dokumenty IEEE, ktoré opisujú limity a protokoly testovania GIN používaných v komunikácii a prenosovej práci). Poľné posádky by sa mali riadiť písomným SOP, ktorý pokrýva konfiguráciu vybavenia, konštrukciu kotiev, riadky značiek, vylúčené zóny, kontrolu pred lift a postupy zníženia núdze. Niekoľko jurisdikcií vložilo tieto normy do miestnych predpisov alebo pravidiel zamestnávateľa pre prácu veže. Používanie zariadenia vyrobených na uznávané normy a prevádzkované na zdokumentované SOP znižuje riziko a poskytuje právnu a poistnú jasnosť v prípade incidentu.

Bezpečnostné kritické úvahy (čo kontrolovať pri každom výťahu): nepresahujú hodnotené kapacity v danom pracovnom uhle; Zaistite, aby boli kolíky a upevňovacie prvky hodnotené a zabezpečené; Skontrolujte, či sú brzdy navijaka a bloky únosov v certifikovanom stave; monitorovať rýchlosť vetra a zavesiť výťahy, keď nárazy ohrozujú stabilitu; a plán kontrolovanej cesty dole v prípade zlyhania primárneho navijaku. Mnoho príručiek dodávateľov a SCOP SOP tiež vyžaduje pred prvým použitím na webe záznamy o testovaní a vizuálnej inšpekcii. Tieto praktické kontroly sa riadia rovnakými zásadami, ktoré sa vyskytli v publikovaných SOP pre operácie gin pólu.

Ako znížiť riziko človeka a zariadenia: Priraďte jediného kompetentného supervízora výťahu s právomocou nad výťahom, oznámiť plán zdvíhania a signály všetkým personálom, umiestniť zóny vylúčenia a udržiavať nepodstatných pracovníkov. Kontrolné zoznamy pred liftmi by mali obsahovať overenie momentu momentu/kolíka výrobcu, uhly vybavenia, hodnotenia okov a stability kotvy. Ak je k dispozícii, použite navijaky alebo zaťažovacie bunky s krútiacim momentom, aby ste aktívne zaznamenali zdvíhaciu silu a vyhli neúmyselné preťaženie. Tieto ovládacie prvky sú jednoduché, ale robia rozdiel medzi rutinnými výťahmi a incidentmi, ktoré spôsobujú prestoje a prekročenia nákladov.

Uzol 4 - Dve bežné otázky (otázky a odpovede) a Close with Brand & Contact

Otázka: Ako zistím, ktorý typ hlavy (zápach oproti fixnému) potrebujem pre svoj gin stĺpový poriadok?
Odpoveď: Vyberte zápachovú hlavu, ak operácia vyžaduje otáčanie úplnej časti veže z horizontálnej po vertikálnu (závesná hlava umožňuje ovládané otočenie a obvykle integruje otočný alebo kvapkový systém), vyberte pevnú hlavu, ak sa budete zdvíhať iba vertikálne alebo použijete gin pól ako statický zdvíhací bod; Ak práca na mieste kombinuje obidve úlohy, špecifikujte hlavu s dvojitým použitím, takže ten istý gin stĺp podporuje vertikálne zdvíhacie a zaratné operácie bez dodatočného vybavenia poľa-vždy overte zaťaženie výrobcu pre vybranú konfiguráciu hlavy.

Otázka: Aké rutinné inšpekcie a údržba udržia mriežku gin stĺp v bezpečí roky?
Odpoveď: Skontrolujte pred každým použitím (kontrola nitov/skrutiek, hľadajte praskliny alebo koróziu vo vlastnostiach, overte zapojenie a bezpečnostné klipy PIN a bezpečnostné klipy, testovacie brzdy a lano, ak sa vyžaduje program QA, vymeňte každoročné konštrukčné inšpekcie (vrátane nedeštruktívny Naplánujte, že každá dodaná jednotka si zachováva svoju certifikovanú schopnosť zdvíhania. Udržujte záznamy o inšpekciách, aby ste preukázali náležitú starostlivosť klientom a bezpečnostným orgánom.

Záverom možno povedať, že pól mriežky v tvare A-tvaru je dokázaný a efektívny nástroj na výstavbu prenosových pólov, telekomunikačných veží a podobných štruktúr, v ktorých sú mobilita, kontrola a priaznivý pomer pevnosti k hmotnosti priority. Jeho modularita, možnosti typu hlavy a zdokumentované zaťažovacie grafy sú jednoduché, aby sa zhodovali s modelom vašich stránok; Jeho dizajnér a prevádzková prax sa zhoduje so zavedenými normami a SOP používanými v celom odvetví. V prípade tímov hodnotiacich možností zaťažte skôr celkové náklady na životný cyklus (obstarávanie, prepravu, hodiny posádky na montáž a údržbu), a nie iba kúpna cena-to je miesto, kde systémy mriežky tvaru A-tvaru bežne vykazujú výhodu. Ak chcete profesionálne obstarávanie a technickú podporu na póloch Gin Gin v tvare A, zvážte produktové rady spoločnosti Lingkai; Ich modely sú k dispozícii s úplnou technickou dokumentáciou, zaťažením a podporou popredajov.Kontaktujte násPokiaľ ide o modelové listy, továrenské certifikáty a výberovú konzultáciu špecifickú pre danú lokalitu-náš tím bude odpovedať podrobnými návrhmi a možnostiami doručenia.
