Čo sú nástroje na inštaláciu podzemných káblov a ako zlepšujú efektivitu projektu?

Abstraktné

Podzemné energetické a komunikačné siete sa rýchlo rozširujú, keďže mestá hľadajú bezpečnejšiu, spoľahlivejšiu a vizuálne čistejšiu infraštruktúru. V centre tejto transformácie súNástroje na inštaláciu podzemných káblov, ktoré určujú nielen rýchlosť výstavby, ale aj bezpečnosť, životnosť káblov a dlhodobý výkon systému. Tento článok skúma celý ekosystém nástrojov na inštaláciu podzemných káblov vrátane rozšírených variácií podľa kľúčových slov, ako sú nástroje na ťahanie káblov pod zemou, zariadenia na kladenie káblov, systémy potrubných tyčí, navijaky, valčeky a zariadenia na monitorovanie napätia. Na základe priemyselných postupov a inžinierskej logiky vysvetľujeme, ako tieto nástroje fungujú, kde sa používajú a ako ich zodpovedne vyberať v súlade s modernými štandardmi EEAT. Diskusia je informovaná výrobnými odbornými znalosťami zNingbo Lingkai Electric Power Equipment Co., Ltd.a zameriava sa skôr na praktickú hodnotu než na reklamné tvrdenia.

Obsah

• Pochopenie nástrojov na inštaláciu podzemných káblov
• Prečo si podzemná inštalácia vyžaduje špeciálne vybavenie
• Vysvetlenie rozšírených kľúčových slov a kategórií nástrojov
• Hlavné typy nástrojov na inštaláciu podzemných káblov
• Ako tieto nástroje zlepšujú bezpečnosť a integritu káblov
• Výberové kritériá pre rôzne scenáre projektu
• Porovnávacia tabuľka bežných inštalačných nástrojov
• Priemyselné aplikácie a prípady použitia
• Úvahy EEAT pri výrobe a používaní nástrojov
• Často kladené otázky
• Záver a ďalšie kroky

Pochopenie nástrojov na inštaláciu podzemných káblov

Nástroje na inštaláciu podzemných káblov označujú špecializovanú skupinu mechanických a hydraulických zariadení určených na vedenie, ťahanie, ochranu a napínanie elektrických alebo komunikačných káblov inštalovaných pod úrovňou zeme. Na rozdiel od horných strunovacích nástrojov fungujú podzemné systémy v stiesnených prostrediach, ako sú kanály, potrubia, priekopy a tunely.

Tieto nástroje sú navrhnuté tak, aby zvládali trenie, polomer ohybu, ťahové napätie a presnosť vyrovnania. Nesprávne nástroje môžu viesť k poškodeniu plášťa kábla, zlyhaniu izolácie alebo predčasnému starnutiu, v dôsledku čoho je výber nástroja kritickým technickým rozhodnutím a nie následným logistickým nápadom.

Prečo si podzemná inštalácia vyžaduje špeciálne vybavenie

Inštalácia káblov pod zem prináša výzvy, ktoré v nadzemných systémoch chýbajú. Patria medzi ne neviditeľné trasy smerovania, vyššie koeficienty trenia, obmedzené prístupové body a prísnejšie bezpečnostné požiadavky. Nástroje na inštaláciu podzemných káblov sú navrhnuté špeciálne na riešenie týchto problémov.

• Znížená viditeľnosť a obmedzené možnosti korekcie po začatí inštalácie
• Vyššie mechanické namáhanie v dôsledku trenia potrubia a ohybov
• Väčšie riziko poškodenia kábla spôsobeného teplom a vlhkosťou
• Prísnejšie mestské bezpečnostné a environmentálne predpisy

Vysvetlenie rozšírených kľúčových slov a kategórií nástrojov

Na úplné pochopenie rozsahu nástrojov na inštaláciu podzemných káblov je užitočné rozšíriť terminológiu bežne používanú v tomto odvetví. Tieto variácie často opisujú skôr funkciu ako úplne samostatné produkty.

• Podzemné nástroje na ťahanie káblov
• Zariadenia na kladenie káblov pre podzemné systémy
• Lanové navijaky a ťahače
• Potrubné tyče a systémy tyčových tyčí
• Káblové valčeky na vstup do výkopov a kanálov
• Zariadenia na kontrolu a monitorovanie napätia

Hlavné typy nástrojov na inštaláciu podzemných káblov

• Lanové navijaky– Poskytnite riadenú ťažnú silu pre inštalácie na dlhé vzdialenosti
• Potrubné Rodders– Používa sa na vedenie pilotných vedení cez potrubia pred ťahaním kábla

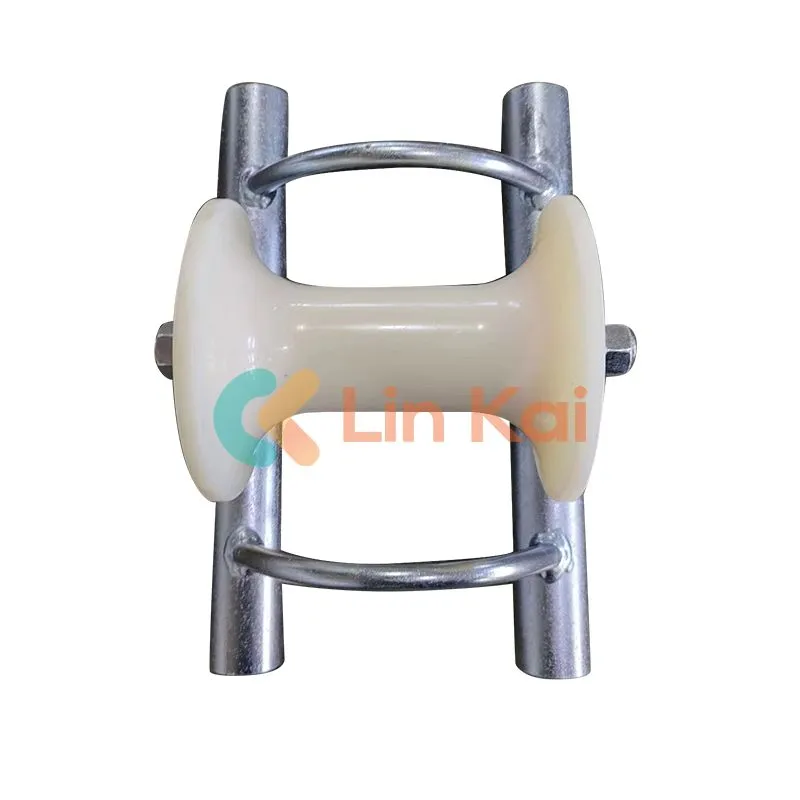

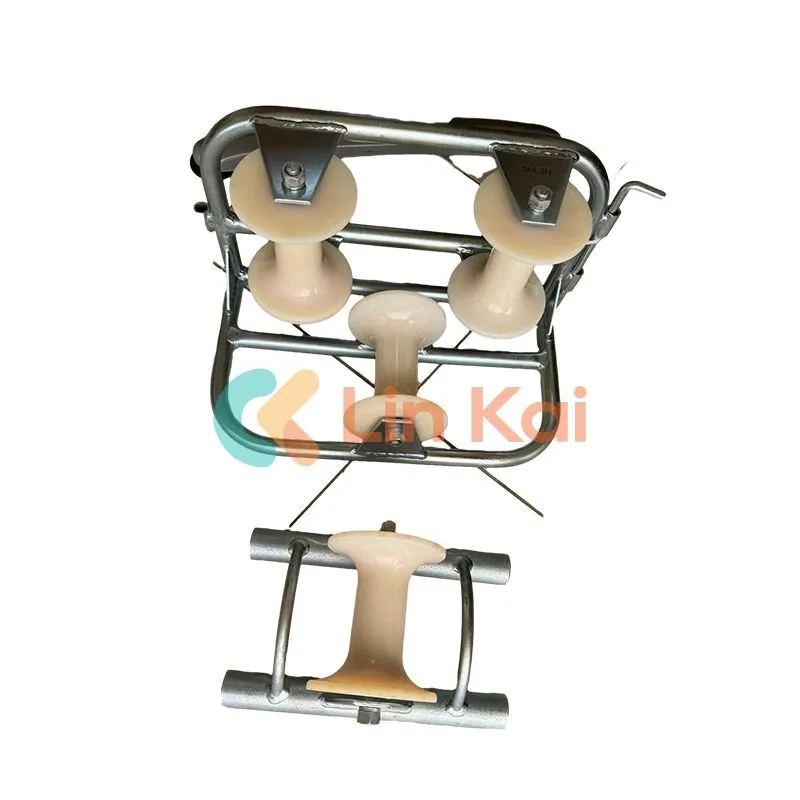

• Káblové valčeky– Znížte trenie a chráňte plášte káblov na vstupných a výstupných bodoch
• Sťahovacie držadlá– Káble pri ťahaní s napätím rovnomerne zaistite
• Merače napätia– Sledujte ťažnú silu, aby ste predišli prekročeniu limitov kábla

Ako tieto nástroje zlepšujú bezpečnosť a integritu káblov

• Nižšia ručná manipulácia znižuje riziko zranenia
• Kontrolované napätie zabraňuje natiahnutiu vodiča
• Optimalizovaný polomer ohybu chráni izolačné vrstvy
• Znížené trenie minimalizuje hromadenie tepla počas ťahania

Výberové kritériá pre rôzne scenáre projektu

• Priemer a hmotnosť kábla
• Dĺžka trasy a počet ohybov
• Materiál potrubia a stav vnútorného povrchu
• Mestské verzus vidiecke inštalačné obmedzenia

Porovnávacia tabuľka bežných inštalačných nástrojov

Priemyselné aplikácie a prípady použitia

• Mestské rozvodné siete elektrickej energie
• Pripojenie k sieti obnoviteľnej energie
• Infraštruktúra priemyselných závodov
• Telekomunikačné a optické systémy

Úvahy EEAT pri výrobe a používaní nástrojov

Z pohľadu EEAT musia byť nástroje na inštaláciu podzemných káblov podporované overiteľnými odbornými znalosťami, transparentnými výrobnými procesmi a overeným výkonom v teréne. Výrobcovia ako naprNingbo Lingkai Electric Power Equipment Co., Ltd.zosúladiť dizajn produktu s medzinárodnými inštalačnými normami a skutočnými technickými požiadavkami.

Často kladené otázky

Čo určuje správnu ťažnú silu pre podzemné káble?

Ťažná sila je riadená hmotnosťou kábla, dĺžkou potrubia, koeficientom trenia a počtom a polomerom ohybov. V praxi inštalatéri používajú monitorovanie napätia a výpočty trasy, aby sa ťahové zaťaženie udržalo v rámci povolených limitov výrobcu kábla.

Ako si môžem vybrať medzi navijakom s navijakom a bubnovým navijakom?

Kotúčový navijak je často preferovaný, keď potrebujete nepretržité ťahanie s dobrou kontrolou a schopnosťou zvládnuť dlhé ťahy pomocou lanovej slučky systém. Bubnové navijaky sú bežné, keď chcete, aby bola ťažná šnúra uložená na samotnom bubne. Vaše rozhodnutie by malo zvážiť rozloženie stránky, dĺžku ťahu, potreby riadenia linky a ako plánujete kontrolovať napätie.

Naozaj potrebujem duct rodder, alebo môžem len loviť vlasec cez potrubie?

V prípade krátkych, čistých a rovných hadíc môže fungovať ručný lov na šnúru. Ale potrubný tyčový systém (systém upevnenia potrubia) je oveľa spoľahlivejší na dlhšie trate, staršie kanály alebo trasy s viacerými zákrutami. Znižuje počet pokusov a omylov, znižuje pracovný čas a pomáha predchádzať škodám spôsobeným improvizovaným ťahaním.

Aký je rozdiel medzi úchytmi na ťahanie káblov, sieťovanými ponožkami a otočnými konektormi?

Sťahovacie úchytky (sieťované ponožky) rozkladajú zaťaženie na dlhšiu časť plášťa kábla, aby sa znížilo lokálne napätie. Otočné konektory sú umiestnené medzi ťažná šnúra a úchop na zníženie krútenia, čo je dôležité pri ťahaní cez zákruty alebo keď sa lano môže otáčať. Pri spoločnom použití môžu chrániť integritu kábla a kvalitu inštalácie.

Ako môžu káblové valčeky zabrániť poškodeniu káblov v miestach vstupu do potrubia?

Vstupné body sú vysoko rizikové oblasti, pretože kábel prechádza z voľného priestoru do obmedzeného potrubia. Valčeky vedú kábel hladko, znižujú plášť obrusovanie a udržiavanie bezpečnejšieho polomeru ohybu. Toto je obzvlášť dôležité pri ťažkých kábloch VN/VN alebo vtedy, keď sa trasa po vstupe ihneď otočí.

Kedy by som mal použiť lubrikant a aký typ je vhodný?

Mazivo sa bežne používa, keď sa očakáva vysoké trenie: dlhé vedenia potrubia, viacnásobné ohyby, drsné vnútro vedenia alebo väčšie priemery káblov. Použite schválené mazivo na ťahanie káblov, ktoré je kompatibilné s materiálom plášťa kábla a miestnymi environmentálnymi požiadavkami. Vyhnite sa „generickým“ mazivám, ktoré môže znehodnotiť bundy alebo zanechať zvyšky.

Ako odhadnem trenie a napätie pred začiatkom ťahu?

Hodnotenie pred vytiahnutím zvyčajne zahŕňa mapovanie trasy, počítanie ohybov, kontrolu vedenia a metódu odhadu napätia (často na základe hmotnosti kábla, predpoklady trenia a ohybové multiplikátory). V prípade ťahov s vyšším rizikom môžu tímy skombinovať tieto odhady s meraním napätia v reálnom čase počas inštalácie overiť predpoklady a zabrániť preťaženiu.

Aké nástroje pomáhajú udržiavať minimálny polomer ohybu počas inštalácie?

Polomer ohybu je chránený správnym výberom valcov, rohovými valcami, kde dochádza k zmenám smeru, a kontrolovanými metódami ťahania, ktoré zabraňujú náhlemu pohybu trhne. Pre citlivé káble môžu inštalatéri pridať polomerové vodidlá alebo použiť kladky navrhnuté tak, aby zachovali väčšie polomery, čím sa zníži riziko vnútorného vodiča a poškodenie izolácie.

Ako zistím, či je potrubie čisté pred potiahnutím kábla?

Bežné kroky zahŕňajú pretiahnutie potrubia, vytiahnutie tŕňa (na potvrdenie vnútornej vôle) a použitie skúšobného ťahadla. V náročných prostrediach môžu tímy používajte nástroje na kontrolu potrubia, ako sú kamery potrubia. Včasné potvrdenie stavu potrubia je jedným z najjednoduchších spôsobov, ako zabrániť prerušeniu ťahu v strede a poškodeniu kábla.

Čo je to „pilotná linka“ a prečo je dôležitá?

Pilotné lano je počiatočné ľahké lano umiestnené cez potrubie na vytvorenie cesty pre silnejšie ťažné laná a prípadne aj samotný kábel. Dobre nastavené pilotné vedenie znižuje neistotu pri inštalácii, umožňuje stupňovité ťahanie v sile a pomáha udržiavať konečné ťahanie kábla kontrolované a predvídateľné.

Ako môžem znížiť riziko krútenia kábla alebo „skrutkovania“ počas ťahania?

Riziko skrútenia je znížené použitím otočných konektorov, udržiavaním lana zarovnaného, ​​správou výplaty a zamedzením otáčania lana. Kontrolované ťahanie záleží aj na rýchlosti. Ak sa krútenie ignoruje, môže sa premietnuť do vnútorného stresu a potenciálnych dlhodobých problémov s výkonom.

Ktoré nástroje na inštaláciu podzemných káblov sú najdôležitejšie pri ťahaní na veľké vzdialenosti?

Pre prácu na dlhé vzdialenosti je súčasťou základného systému zvyčajne správne dimenzovaný navijak, kalibrovaný monitoring napnutia, kvalitné ťažné lano, správne úchyty a obratlíky, a nástroje na riadenie trenia, ako sú valčeky a mazivo. Mnohé projekty tiež využívajú postupy plánovania trás a postupné ťahanie na udržanie nákladu v bezpečných medziach.

Akú dokumentáciu by mal poskytnúť renomovaný dodávateľ nástrojov?

Vyhľadajte jasné špecifikácie (menovité zaťaženie, materiály, rozmery), prevádzkové pokyny, pokyny na údržbu a informácie o zabezpečení kvality. Výrobcovia ako naprNingbo Lingkai Electric Power Equipment Co., Ltd.zvyčajne podporujú nástroje s technickou dokumentáciou, ktorá pomáha dodávateľom vyberať a používať zariadenia zodpovedne, čo je v súlade s očakávaniami EEAT v oblasti transparentnosti a odbornosti.

Ako môžem udržiavať nástroje na inštaláciu podzemných káblov, aby som predĺžil životnosť?

Základná údržba zahŕňa čistenie po použití (najmä zvyšky maziva), kontrolu plynulého otáčania valcov, kontrolu rukovätí, či nie sú zlomené vlákna, kontrolu navijaka komponenty a brzdové systémy a skladovanie náradia v suchu, aby sa zabránilo korózii. Rutinné kontroly tiež znižujú riziko zlyhania pri vysoko zaťažených prevádzkach.

Je možné bezpečne znovu použiť ťažné laná a úchyty?

Často áno, ale až po obhliadke. Laná by sa mali skontrolovať, či nie sú opotrebované, sploštené časti, znečistenie alebo zlomené vlákna. Rukoväte by sa mali skontrolovať, či nie sú poškodené a presnosť montáže. Zásady opätovného použitia by sa mali riadiť pokynmi výrobcu a bezpečnostnými protokolmi na pracovisku, najmä pri ťahaní ťažších alebo vysokonapäťových káblov.

Záver a ďalšie kroky

Nástroje na inštaláciu podzemných káblov sú nevyhnutné pre projekty modernej infraštruktúry, ovplyvňujú efektívnosť, bezpečnosť a dlhodobú spoľahlivosť. Výber správnych nástrojov a partnerov výrazne znižuje prevádzkové riziko.

Ak hodnotíte vybavenie pre projekty podzemných káblov alebo potrebujete prispôsobené technické poradenstvo,kontaktujte násdiskutovať o riešeniach navrhnutých pre skutočné podmienky inštalácie.
