Ako môžu nástroje na ťahanie elektrických káblov skrátiť čas inštalácie bez poškodenia kábla?

Prehľad a čitateľský prísľub

S čím odídete

• Jednoduchá anglická mapa kategórií nástrojov a toho, čo každá z nich skutočne opravuje na mieste.
• Rozhodovaciu tabuľku, ktorú môžete skopírovať do interného nákupného kontrolného zoznamu.
• Opakovateľný pracovný postup (predbežné ťahanie → ťahanie → následné ťahanie), ktorý znižuje trenie a prepracovanie.
• Poznámky zamerané na kupujúceho na porovnanie dodávateľov nad rámec „najnižšej ceny“.

Najčastejšie bolestivé body pri ťahaní káblov

Na papieri je ťahanie kábla „iba trakcia“. V skutočnosti je to systémový problém: geometria trasy, stav povrchu, hmotnosť kábla, mazanie, kontrola napätia a disciplína pri manipulácii, to všetko sa skladá dohromady. Tu sú body bolesti, ktoré sa prejavujú pri malých ťahoch potrubia a veľkých výkopových inštaláciách.

1) Trecie hroty, ktoré brzdia ťah

Trenie nie je rovnomerné. V ohyboch, odsadeniach, prechodoch kanálov a hrubých vstupných bodoch vyskakuje. Ak tieto skoky nezvládnete, dostanete zastavenie, prehriatie v kontaktných bodoch alebo „hrdinské ťahy“, ktoré prekračujú bezpečné napätie.

2) Odieranie plášťa kábla a poškodenie izolácie

Poškodenie často pochádza zo základov: ostré hrany v ústiach potrubia, ťahanie cez drsné základy výkopu, valce umiestnené príliš ďaleko od seba alebo ťažné hlavy, ktoré nie sú správne dimenzované a zarovnané.

3) Porušenie polomeru ohybu v rohoch a šachtách

Dokonca aj vtedy, keď si posádka myslí, že to „bralo pomaly“, zlé nastavenie zákruty môže viesť k ostrým zákrutám. To môže skrátiť životnosť kábla a spôsobiť budúce poruchy.

4) Nekontrolované napätie a krútenie

Krútenie môže namáhať vodiče a vytvárať problémy s manipuláciou v smere prúdenia. Nedostatočná kontrola napätia tiež zvyšuje riziko pre posádky a vybavenie. Tu záleží na správnom ťahaní, otáčaní a napínaní.

5) Strata produktivity spôsobená metódou pokus-omyl

Ak posádka príde s „väčšinou tými správnymi vecami“, strávi čas improvizáciou – často s výsledkami, ktoré dnes vyzerajú dobre a neskôr zlyhajú. Plánovaná sada nástrojov je zvyčajne lacnejšia ako jedno opätovné vytiahnutie.

Skupiny nástrojov, ktoré riešia tieto bolestivé body

Silný súbor nástrojov pokrýva tri úlohy:sprievodca(kontrolná trasa a zákruta),SEM(bezpečné zabezpečenie trakcie), achrániť(zabrániť oderu, rozdrveniu a skrúteniu). Nižšie sú uvedené jadroNástroje na ťahanie elektrických káblovskupiny a ako sa priraďujú k problémom reálneho sveta.

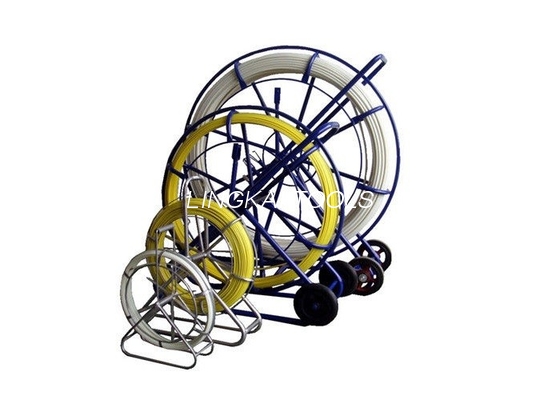

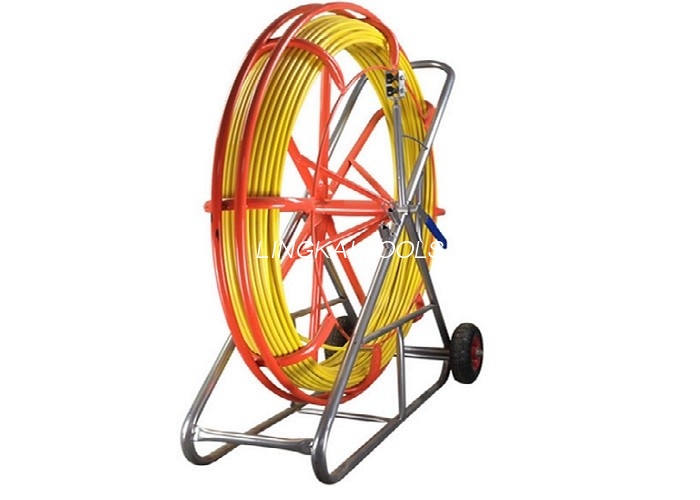

A) Potrubné prúty a rybie systémy

• Čo robia:Vytvorte pilotnú dráhu cez potrubie/potrubia, aby ste mohli ťahať lano/šnúru bez poškodenia kábla.
• Čo opravujú:Stratený čas na otázku „Ako sa dostaneme cez linku?“ a zlyhania pilotnej linky pri dlhých prevádzkach.
• Čo hľadať:Správny priemer tyče pre tuhosť, brzdový systém pre kontrolované odvíjanie a rám, ktorý je stabilný počas tlače/ťahania.

B) Priame valce a priekopové valce

• Čo robia:Zdvihnite a veďte kábel zo zeme, aby ste znížili trenie a chránili plášť.
• Čo opravujú:Poškodenie ťahaním, zasekávanie a nerovnomerná ťažná sila po trase.
• Čo hľadať:Menovité zaťaženie, konštrukcia ložísk a rozstup valčekov, ktoré zodpovedajú hmotnosti kábla a podmienkam trasy.

C) Rohové valce, šachtové/jamkové valce a ochrana vstupu

• Čo robia:Ovládajte polomer ohybu v rohoch a chráňte kábel na vstupných/výstupných bodoch.
• Čo opravujú:Porušenia ohybov, rozdrvené plášte na okrajoch a trecie hroty v rohoch.
• Čo hľadať:Hladké povrchy valcov, stabilné rámy a jednoduché ukotvenie/polohovanie.

D) Úchyty káblov (sťahovanie ponožiek) a sťahovacie hlavy

• Čo robia:Preneste ťažnú silu rovnomerne na kábel (alebo na ťažné oko/hlavu), čím sa zníži lokalizované napätie.
• Čo opravujú:Skĺznutie, poškodenie vodičov v dôsledku improvizovaných uzlov a nebezpečné ťahové spojenia.
• Čo hľadať:Správny rozsah uchopenia, kvalita sieťoviny, bezpečné upevnenie a kompatibilita s obratlíkmi.

E) Otočné prvky, riešenia proti skrúteniu a riadenie ťahacej šnúry

• Čo robia:Znížte prenos krútenia a udržujte systém ťahania zarovnaný.
• Čo opravujú:Krútenie, zauzlenie a nestabilné ťahy.
• Čo hľadať:Nosnosť zodpovedajúca systému a hladké otáčanie pod napätím.

F) Navijaky, sťahováky, navijaky a tlačné/ťahacie stroje

• Čo robia:Zabezpečte kontrolovanú trakciu, najmä pri dlhších alebo silnejších ťahoch.
• Čo opravujú:Obmedzenia ručného ťahu, nekonzistentné napätie a chyby spôsobené únavou.
• Čo hľadať:Riadenie rýchlosti linky, brzdenie, kompatibilita s meraním/monitorovaním napätia a bezpečné ukotvenie.

G) „Podporné“ nástroje, ktoré potichu predchádzajú katastrofám

• Stojany na káblové bubny / manipulácia s cievkami:Zabraňuje ťahaniu, „utekaniu bubna“ a problémom s bočným nakladaním.
• Nástroje na meranie:Pomáha potvrdiť dĺžku trasy a naplánovať rozmiestnenie a umiestnenie valcov.
• Stratégia mazania:Nie je to „nástroj“ v kovovom zmysle, ale je to jeden z najväčších zariadení na zníženie trenia, ktoré môžete ovládať.

Tabuľka rýchleho výberu

Použite to ako rýchly filter pri porovnávaníNástroje na ťahanie elektrických káblovna pracovné podmienky. (Tip: Ak si nie ste istí, uprednostňujte ochranu a kontrolu trenia – tie dve najviac znižujú prepracovanie.)

Praktický pracovný postup ťahania kábla

Nákup nástroja sa oplatí len vtedy, ak je pracovný postup disciplinovaný. Tu je sekvencia vhodná pre terén, ktorú môžete štandardizovať medzi posádkami.

Krok 1: Predbežné plánovanie (10–20 minút, ktoré ušetrí hodiny)

• Prieskum trasy:Počítajte ohyby, identifikujte úzke rohy a potvrďte vstupné/výstupné body.
• Kontrola dát kábla:Potvrďte vonkajší priemer, minimálny polomer ohybu a spôsob ťahania (úchop vs. ťahacia hlava).
• Roletový plán:Rozhodnite sa o type a vzdialenosti valcov; tam, kde sa očakávajú trecie hroty, pridajte rohové/pithead valčeky.
• Stratégia pilotnej línie:Vyberte si duct rodder/fish prístup, potom v prípade potreby upgradujte na ťažné lano/šnúru.
• Plán ochrany:Identifikujte akékoľvek ostré hrany, drsné základy výkopov alebo prechody, ktoré vyžadujú ochranné kryty alebo vstupné rukávy.

Krok 2: Nastavenie, ktoré zabráni poškodeniu kábla

• Najprv nainštalujte ochranu vstupu:Neťahajte „raz a uvidíte“. Chráňte hrany predtým, ako sa ich kábel dotkne.
• Umiestnite valčeky zámerne:Príliš málo valcov zvyšuje odpor; príliš veľa zle umiestnených valcov zvyšuje zádrhely.
• Udržujte zarovnanie rovno na navijaku/ťahači:Nesprávne nastavenie zvyšuje bočné zaťaženie a skrútenie.
• Používajte správne úchyty a spoje:Vyhnite sa improvizovaným väzbám, ktoré koncentrujú stres.

Krok 3: Vykonajte ťah s kontrolovaným napätím

1. Začnite pomaly:Pred zvýšením rýchlosti nechajte kábel „usadiť sa“ v dráhe valca.
2. Rohy sledovania:Umiestnite člena posádky na každé vysoko rizikové miesto, aby monitoroval ohyb a trenie.
3. Udržujte komunikáciu:Jednoduchý protokol stop/slow/go zabraňuje nedorozumeniam pod hlukom a tlakom.
4. Zastavte, ak uvidíte poškodenie bundy:Teraz je pauza lacnejšia ako neskoršia chyba.

Krok 4: Kontroly po vytiahnutí, ktoré znižujú počet spätných volaní

• Vizuálna kontrola:Skontrolujte stav plášťa v rohoch, vstupoch a známych drsných segmentoch.
• Potvrďte smerovanie:Uistite sa, že kábel sedí správne a nie je neúmyselne stlačený.
• Zdokumentujte nastavenie:Fotografie umiestnenia valcov a ochrany vstupu pomáhajú zopakovať to, čo fungovalo.

Kontroly bezpečnosti a kvality, ktoré bránia prepracovaniu

Najbezpečnejšie pracovné miesta sú zvyčajne tie najkvalitnejšie – pretože obe sa spoliehajú na predvídateľnosť a kontrolované sily. Tu sú praktické ovládacie prvky, ktoré sa hodia do každodennej prevádzky bez toho, aby spomalili posádky.

Kontrola 1: Kontrola hodnotenia „Najslabší odkaz“.

Každý ťahací systém má najslabšiu menovanú zložku (rukoväť, obratlík, lano, valček, kotviaci bod). Tento komponent definuje váš bezpečný limit. Nákup od dodávateľa, ktorý poskytuje jasné hodnotenia, znižuje dohady.

Kontrola 2: Rohová disciplína

V rohoch dochádza k stretu trenia, polomeru ohybu a ochrany kábla. Ak sú rozpočty obmedzené, investujte najskôr do rohových riešení. Tu sa tiež stabilné, správne dimenzované valce rýchlo odvďačia.

Ovládanie 3: Indukované sledovanie napätia (ak je to možné)

V určitých prostrediach vedenia a strún môže byť indukovaná elektrina skutočným nebezpečenstvom. Môžu sa použiť špeciálne uzemňovacie bloky ako súčasť plánu prevádzky, keď si to spôsob práce vyžaduje – vždy dodržiavajte bezpečnostné pravidlá a normy na vašom pracovisku.

Poznámky k obstarávaniu pre kupujúcich

Ak kupujeteNástroje na ťahanie elektrických káblovpre technický tím tu je návod, ako vyhodnotiť použitie možností kritériá, na ktorých záleží v danej oblasti – nielen v katalógu.

Požiadajte o informácie, ktoré znižujú riziko

• Menovité zaťaženie a rozsah použitia:"Na čo je hodnotený a kde by sa nemal používať?"
• Detaily materiálu a ložiska:Materiál valčeka ovplyvňuje ochranu kábla; konštrukcia ložiska ovplyvňuje trenie a životnosť.
• Možnosti konfigurácie:Priamy verzus rohový verzus pithead nastavenia by nemali byť univerzálne.
• Dostupnosť náhradných dielov:Najmä pre valčeky, rámy a pohyblivé zostavy.
• Balenie pre exportnú logistiku:Zabraňuje poškodeniu ešte predtým, než sa nástroje dostanú na miesto.

Kúpte si „systém“, nielen nástroj

Najlepšie fungujúce zostavy sú zladené súpravy: potrubný tyč → pilotné lano → ťažné lano → otočné → uchytenie → valčeky (rovné + rohové + vstupné). Ak vám dodávateľ môže pomôcť špecifikovať kompletnú súpravu pre vaše bežné pracovné profily, znížite nesúlad a improvizáciu na mieste.

Kde sa hodí špecializovaný výrobca

Ak vaše projekty zahŕňajú opakované podzemné inštalácie, vedenie výkopov alebo manipuláciu s káblami súvisiacu s výstavbou vedenia, môže byť užitočné pracovať s výrobca, ktorý pokrýva viacero kategórií nástrojov – pretože kompatibilita a hodnotenia sa v rámci systému ľahšie spravujú.

napr.Ningbo Lingkai Electric Power Equipment Co., Ltd. ponúka široký sortiment produktov podNástroje na ťahanie elektrických káblovkategórie vrátane potrubných tyčí (na vytvorenie pilotnej línie), valčekov (na zníženie trenia), a súvisiace príslušenstvo na ťahanie/manipuláciu – užitočné, keď sa snažíte štandardizovať svoje súpravy posádky namiesto miešania neporovnateľných dielov z viacerých zdrojov.

FAQ

Záverečné jedlo so sebou

NajlepšieNástroje na ťahanie elektrických káblovnielen „ťahajte silnejšie“ – znižujú trenie, chránia povrch káblov, ovládať polomer ohybu a pomáhať posádkam udržiavať konzistentné napätie. Ak štandardizujete systém nástrojov okolo vašich najbežnejších trás, uvidíte menej zaseknutých ťahov, menšie poškodenie bundy a menej drahých zásahov.
