Ktoré nástroje na ťahanie elektrických káblov znižujú riziko bez spomalenia práce?

Rýchly prehľad

• Diagnostikujte, čo spôsobuje vysoké napätie, poškodenie alebo pomalé ťahanie
• Priraďte typy nástrojov k štýlu ťahania: potrubie, priekopa, banka potrubia, horná časť, dodatočná montáž
• Použite opakovateľný kontrolný zoznam výberu: špecifikácie káblov, geometria trasy, prostredie, obmedzenia posádky
• Implementujte pracovný postup nastavenia a vytiahnutia, ktorý znižuje prepracovanie a zvyšuje bezpečnosť

Za bolesťami hlavy ťahajúcimi káble sa skrýva skutočná bolesť

Keď ľudia hľadajúNástroje na ťahanie elektrických káblov, zriedka nakupujú „nástroje“ abstraktne. Snažia sa zabrániť tomu, aby práca prekračovala čas a riziko. Toto sú bolestivé body, ktoré sa objavujú znova a znova:

• Poškodenie plášťa káblaod ostrých hrán, zlých valčekov alebo nesprávneho ťahania hláv.
• Neočakávané skoky napätiav zákrutách, dlhých trasách alebo preplnených brehoch potrubí.
• Zaseknutý ťaháspôsobené trením, úlomkami, zrúteným potrubím alebo zle zvoleným mazivom.
• Bezpečnostné rizikáako snapback zóny, nekontrolované kotúče alebo zlá komunikácia v ťahovej dráhe.
• Naplánujte tlakčo tlačí posádky do skratiek (a neskôr prepracovania).
• Zmätok pri obstarávaní—mnohé nástroje vyzerajú podobne, ale pri zaťažení sa správajú veľmi odlišne.

Ako vyzerá „dobre“ pri ťahaní káblov

Pred porovnávaním produktov sa zamerajte na výsledky. Dobre naplánovaný ťah má zvyčajne tieto vlastnosti:

1. Kontrolované napätie(žiadne záhadné hroty v ohyboch alebo prechodoch).
2. Čisté smerovanie(valčeky/bloky zabraňujú bodovému zaťaženiu a odieraniu).
3. Stabilné krmivo(stojany navijaka a manipulácia s bubnom zabráni pretáčaniu a spätnému pretáčaniu).
4. Správne ťahacie rozhranie(rukoväte/ponožky/otočné kĺby prispôsobené veľkosti a typu kábla).
5. Jasná komunikácia(ručné signály, vysielačky a definovaný protokol zastavenia).

Ak budete mať na zreteli týchto päť výsledkov, vyberte siNástroje na ťahanie elektrických káblovmenej o značke mená a ďalšie informácie o účelovom inžinierstve.

Najdôležitejšie kategórie nástrojov

Väčšinu ťahov káblov možno výrazne zlepšiť zameraním sa na niekoľko kategórií nástrojov, ktoré kontrolujú trenie, napätie a manipuláciu. Tu je to, čo uprednostniť:

1) Ťažná sila a ovládanie

• Sťahováky / navijaky káblovpre stabilnú ťažnú silu a stálu rýchlosť.
• Sťahováky v štýle kolotočakeď potrebujete plynulé ovládanie a nastaviteľné uchopenie lana.
• Monitorovanie dyno/napätiazviditeľniť „neviditeľné“ a zabrániť udalostiam nadmerného napätia.

2) Vedenie kábla a zníženie trenia

• Káblové valčekypre rovné trasy, rohy a vstupné/výstupné body zo šachty.
• Snopy/bloky(najmä pre nadzemné alebo zvýšené trasy).
• Ochrana potrubiakomponenty na zníženie oderu pri prechodoch.

3) Ťahanie komponentov rozhrania

• Sťahovacie rukoväte (káblové ponožky)dimenzované a dimenzované pre daný typ kábla.
• Obrtlíkyaby sa zabránilo prenosu twistov (častá príčina vnútorného poškodenia a zvládanie nočných môr).
• Ťažné lano / ťažné lanovybrané pre nízku rozťažnosť a vhodný bezpečnostný faktor.

4) Podávanie, manipulácia a nastavenie

• Zdviháky káblových bubnov / stojany na cievkypre stabilnú výplatu a zníženú torziu.

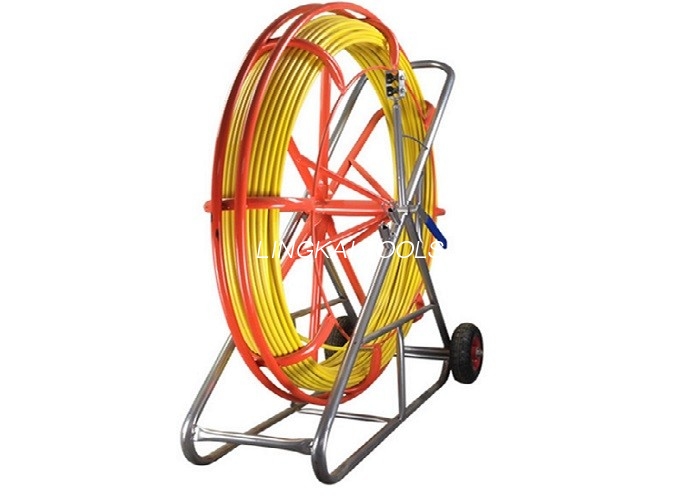

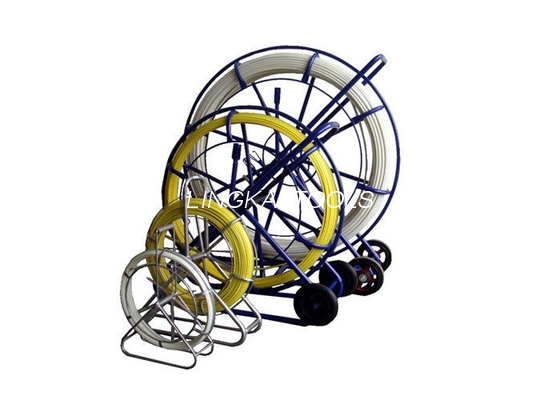

• Potrubná tyč / potrubná tyčna skúšanie trasy a inštaláciu ťahacieho vedenia.
• Nástroje na aplikáciu mazivapre konzistentné pokrytie (namiesto „nádej a sprej“).

Ako si vybrať správne nástroje pre váš ťah

NajlepšieNástroje na ťahanie elektrických káblovvýberový proces je nudný – v dobrom slova zmysle. Je to kontrolný zoznam, ktorý si vyžaduje jasnosť predtým, ako bude posádka na hodinách.

Krok A: Definujte kábel a trasu

• Typ kábla:LV/MV, obrnený/nepancierový, jednojadrový vs viacjadrový, citlivosť na materiál plášťa.
• Vonkajší priemer a hmotnosť:ovplyvňuje veľkosť rukoväte, typ valca a manipulačné zariadenie.
• Geometria trasy:dĺžka, počet ohybov, polomer ohybu, uhly vstupu/výstupu.
• Prostredie:blato, prach, voda, teplota, stiesnené priestory, dopravné podmienky.

Krok B: Rozhodnite sa, čo ovládate

• Kontrola trenia:valčeky, kladky, rohové vedenia, stratégia mazania.
• Kontrola napätia:výber navijaka, navijak, monitorovanie napätia, protokol zastavenia.
• Otočné ovládanie:správny výber a zarovnanie otáčania.
• Ovládanie manipulácie:stabilné stojany navijakov, brzdenie, smer výplaty, obmedzenia pri skladovaní.

Krok C: Vytvorte „minimálnu životaschopnú sadu nástrojov“

Ak obstarávanie potrebuje rýchly a obhájiteľný zoznam, zamerajte sa na minimálny súbor, ktorý znižuje riziko bez zvýšenia nákladov:

1. Rohové + rovné valčeky prispôsobené veľkosti kábla a usporiadaniu miesta
2. Hodnotené sťahovacie rukoväte a prispôsobené otočné body
3. Spoľahlivá ťažná šnúra (a plán jej kontroly)
4. Manipulácia so stojanmi / bubnom s kontrolovaným vyplácaním
5. Monitorovanie napätia (odporúča sa pre dlhšie ťahy alebo ťahy s väčším následkom)

Pracovný postup pripravený na prevádzku, ktorý zabraňuje poškodeniu

Nástroje nenahrádzajú proces. Tu je pracovný postup, ktorý môžu tímy opakovať naprieč projektmi, aby boli ťahy plynulé a bezpečné. Použite ho ako stručnú šablónu pred úlohou.

1) Overenie a príprava trasy

• Potvrďte, že je potrubie/potrubie čisté: dokážte ho pomocou tyče a skúšobnej ťažnej šnúry.
• Skontrolujte polomery ohybu a ostré prechody – nainštalujte ochranu na vstupných/výstupných bodoch.
• Naplánujte si umiestnenie valčeka tak, aby sa kábel nikdy neťahal po hranách alebo betóne.

2) Stanovte si plán napätia

• Definujte maximálne povolené napätie na kábel špecifikácie a pravidlá projektu.
• Priraďte pozorovateľa, ktorý bude monitorovať napätie (alebo čítať dynamometer) a zastaviť hovory.
• Označte zónu snapback/vylúčenia a presadzujte ju.

3) Správne nastavte ťahacie rozhranie

• Vyberte si správnu veľkosť úchytu na ťahanie kábla – príliš malý môže skĺznuť, príliš veľký môže koncentrovať napätie.
• Nainštalujte otočný in-line, aby ste minimalizovali prenos krútenia.
• Pred zaťažením skontrolujte lano, úchyty, kolíky a konektory.

4) Ťahajte disciplinovane

• Začnite pomaly, aby ste usadili systém, potom zvýšte na kontrolované tempo.
• Udržujte krmivo stabilné na cievke – vyhnite sa náhlym zrýchleniam, ktoré vytvárajú „pamäť“ a slučky.
• Okamžite zastavte, ak sa napätie neočakávane zvýši; pred vynútením riešenia problémov.

5) Kontroly po vytiahnutí

• Skontrolujte stav plášťa, ohyby a oblasť prípravy zakončenia.
• Zdokumentujte anomálie napätia a aktualizujte svoj kontrolný zoznam „ďalšieho ťahu“.
• Vyčistite a skontrolujte nástroje, aby ste mohli začať ďalšie ťahanie.

Porovnávacia tabuľka nástrojov na ťahanie elektrických káblov

Túto tabuľku použite na mapovanie typu vašej práce ku kategóriám nástrojov a vyhýbajte sa „dostatočne blízkemu“ zámenám.

Tip: Pri porovnávaní dodávateľov si vyžiadajte dokumentáciu o menovitom zaťažení, pokyny na kontrolu a poznámky o kompatibilite.

Bežné chyby a ako sa im vyhnúť

• Podrolovanie trasy:Nedostatok valčekov v ohyboch vedie k oderu a špičkám napätia. Pridajte valčeky tam, kde by sa kábel inak dotýkal.
• Výber nesprávneho uchopenia:Úchop, ktorý „sedí“, nie je to isté ako úchop, ktorý správne rozdeľuje záťaž. Prispôsobte typ a veľkosť rukoväte konštrukcii kábla.
• Preskočenie otáčania:Twist je tichý zabijak – použite otočné prvky, aby ste zabránili prenosu skrútenia, keď si to podmienky vyžadujú.
• Žiadny stop protokol:Pred začiatkom ťahania definujte jasný signál „zastav teraz“. Zabraňuje panike a zraneniam.
• Vynútenie zaseknutého ťahu:Ak sa napätie neočakávane zvýši, zastavte sa a diagnostikujte. Vynútenie často zmení opraviteľný problém na výmenu kábla.
• Nekontrolovaná valcová výplata:Stabilný stojan s navijakom s kontrolovaným odvíjaním zabraňuje slučkám, zauzleniam a zraneniam pri manipulácii.

Kde sa hodí Ningbo Lingkai Electric Power Equipment Co., Ltd

Ak váš tím získava zdrojeNástroje na ťahanie elektrických káblovpre inžinierske práce, priemyselné inštalácie alebo kontraktáciu na základe projektu, zvyčajne potrebujete dve veci naraz: spoľahlivý sortiment produktov a praktickú podporu pri výbere a konfigurácii.Ningbo Lingkai Electric Power Equipment Co., Ltd.je umiestnená pre kupujúcich, ktorí chcú konsolidovaného dodávateľa pre ťahanie káblov a vybavenie súvisiace s výpletom, plus poradenstvo o prispôsobení nástrojov pracovným podmienkam.

Inteligentným krokom pri obstarávaní je štandardizovať vašu základnú súpravu (valčeky + rukoväte + otočné prvky + manipulácia s navijakom) a potom pridať sťahováky alebo monitorovanie pre projekty s väčším dosahom. To znižuje réžiu školenia a robí výkon stránky predvídateľnejším.
